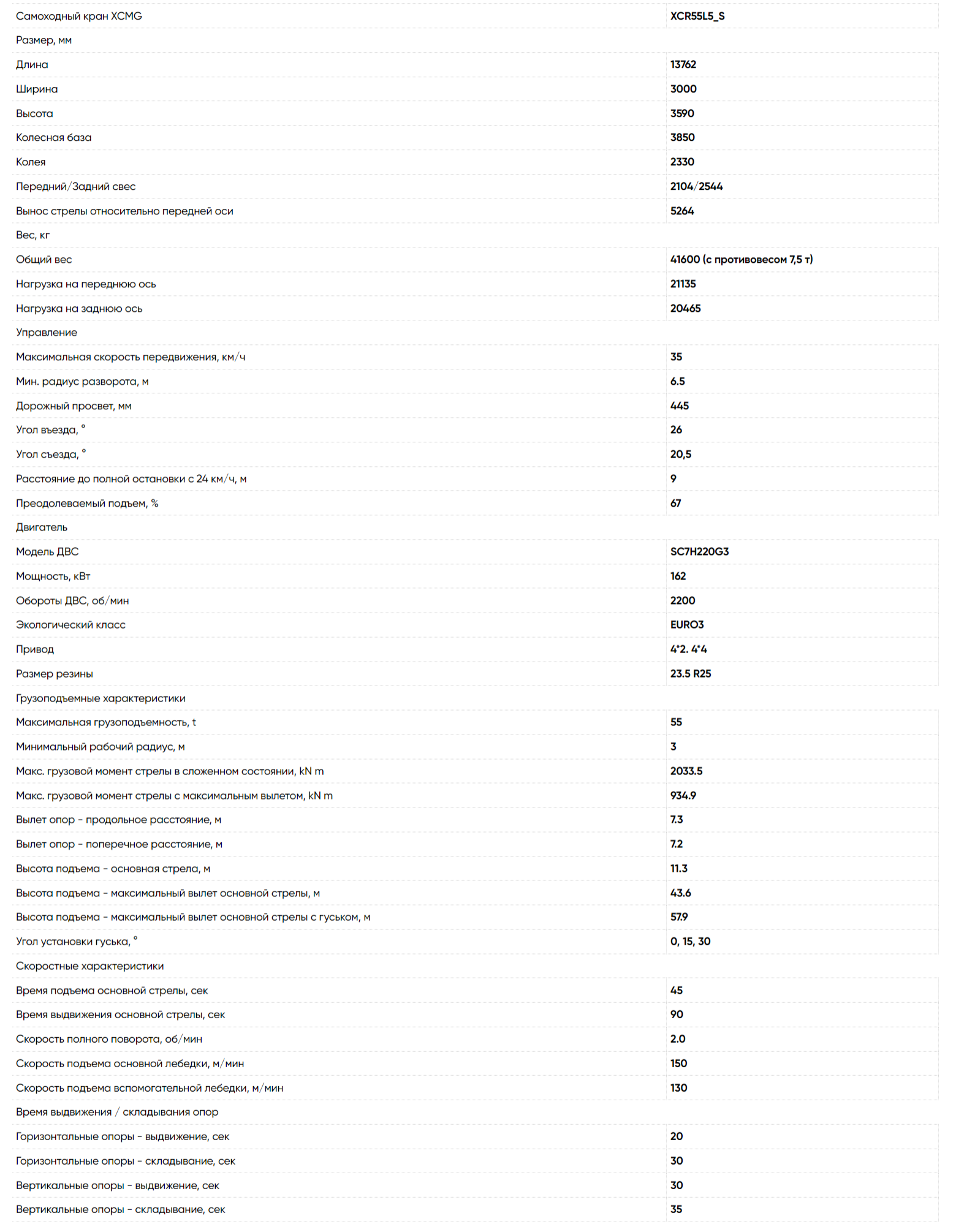

Короткобазный кран XCR55L5_S

Короткобазный кран XCR55



Стрела: 5-секционная, усиленная телескопическая стрела длиной 11.3 – 46,3 м, с синхронизированным выдвижением, изготовленная из высококачественной стали. Двухстороннее крепление каната на оголовке стрелы. Вспомогательный подъемный шкив и ручной индикатор угла наклона.

Крюки: 55 т и 5 т

Гусек: 9.2-16 м

Ограничитель грузового момента: Система контроля LMI Hirschmann, аудиовизуальная система оповещения (световой/звуковой сигнал) с функцией блокировки управления; электронный дисплей, отображающий текущую информацию о работе крана. На электронном дисплее отображается следующая информация:

конфигурация крана, длина стрелы, угол подъема стрелы, грузоподъемность стрелы, допустимая грузоподъемность, фактическая грузоподъемность и процентная норма допустимой грузоподъемности.

Система включает в себя координатную защиту, которая может накладывать ограничения на: мин./макс. длину стрелы, мин./макс. угол наклона стрелы, угол поворота крановой установки.

Двигатель: 6-ти цилиндровый рядный дизельный двигатель с турбонаддувом, модель SC7H220G3 мощностью 162/2200(kW/(r/min). Топливный бак 305 л.

Трансмиссия: автоматическая коробка передач, модель AWG180, 6 скоростей переднего хода и 3 скорости заднего хода.

Механизм поворота: Плавное вращение на 360 градусов, крутящий момент передается через планетарный редуктор; механизм поворота оборудован педальным многодисковым рабочим тормозом и стояночным тормозом с гидравлическим приводом; однопозиционный замок плунжерного типа, фиксирующий положение крановой установки. Максимальная скорость поворота 2.0 об/мин.

Гидравлическая система: Гидравлические насосы: Шестеренчатый насос для главной и вспомогательной лебедок, и цилиндров телескопирования стрелы; шестеренчатый насос для системы рулевого управления; шестеренчатый насос для выносных опор и поворота турели; гидравлический бак с индикатором уровня жидкости и датчиком температуры. Объем бака 864 л.

Противовес: 7.5 т

Главная лебедка: Аксиально-поршневой насос с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка оснащена канатом длиной 192 м и диаметром 18 мм.

Дополнительная лебедка: Аксиально-поршневой насос с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка оснащена канатом длиной 130 м и диаметром 18 мм.

Аутригеры: Четыре гидравлические выдвигаемые опоры с вертикальными цилиндрами, оснащенные гидрозамками. Независимое управление каждой опорой из кабины оператора.3 позиции выдвижения.

Колесная формула: 4 х 4.

Система рулевого управления: Гидравлический усилитель руля управляется рулевым колесом. 3 режима рулевого управления: управление только передней осью, согласованный режим, режим «крабового хода».

Тормозная система: двухконтурная пневмогидравлическая тормозная система на все колеса; пружинный гидравлически освобождаемый стояночный тормоз, установленный на хвостовике редуктора переднего моста.

Прочее оборудование: крепление для крюковой подвески; звуковой сигнал при движении назад; зеркала заднего вида; буксировочные и крепежные проушины; антискользящее покрытие, индикатор соосности задних колес.

Механизм, обеспечивающий остановку запрещенных движений стрелы крана для системы ограничения рабочей зоны.
